两种灯条结构
铝型材配灯罩，或硅胶侧发光灯条；根据踏步结构与固定面选择。
楼梯灯带
用途与特点
楼梯灯条可选 10 × 10 mm 铝型材或 12 × 12 mm 硅胶侧发光结构，按每级踏步长度定制。单色温、三线双色温与两线双色温采用不同模组；灯条、驱动、主线束和控制器需配套选择。配图展示硅胶灯条端部、引线与接头。
单色温与双色温
单色温有 3000／3500／4000 K；双色温需进一步区分两线和三线系列。
按级配置驱动
PBL802 系列用于单色温，PBL803 系列与 PBL808 系列用于不同双色温连接。
配件与细节

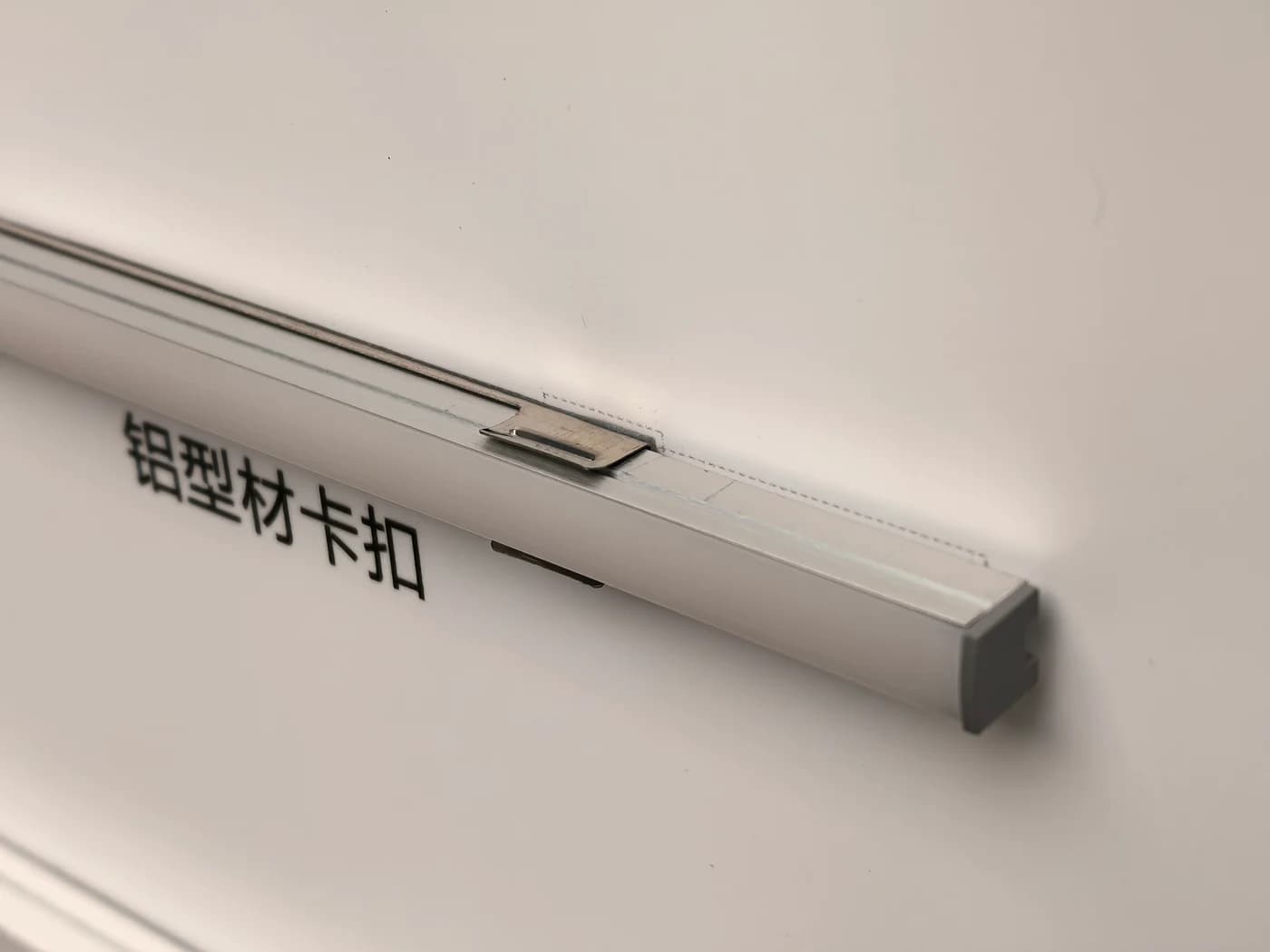

铝型材与固定卡扣
型材、灯罩与固定卡扣组成灯条结构，安装前核对槽位与固定面。
灯条驱动模组
区分单色温与双色温模组，按灯条线制、端子和主机选择配套。
配套恒压电源
按整套负载选择电源，核对实际型号、输出电压与安装散热条件。
踏步预留与固定
预留槽位并安排卡扣固定；示意不代替对应型号的尺寸图和正式安装说明。
规格与选型
选型要点
根据安装位置与使用方式，重点核对以下条件。
先选结构与色温
记录每级长度，选择铝型材或硅胶结构，再确定单色温、三线或两线双色温。
核对模组与负载
区分裸模组与带端子模组；模组标称 24 V、30 W MAX 不等于整套系统容量。
预留槽位与检修
15 × 15 mm 开槽为资料中的参考尺寸，按选定型材、饰面和固定结构复核。
资料参数 · 待核对
依据 2026-10-21 产品补充资料分型号整理，仍待产品审核。PBL808 系列色温范围、模组与控制器兼容性需确认；开槽与裁切规则仅适用于对应结构。
- 铝型材 · PBL802D
- 10 × 10 mm；3000 K / 5 W/m，3500 K / 6 W/m，4000 K / 5 W/m
- 铝型材 · PBL803S
- 三线双色温；2700–6500 K；6 W/m；显色指数 90；10 × 10 mm；一灯一剪
- 铝型材 · PBL808D
- 两线双色温；6 W/m；10 × 10 mm；色温范围待确认
- 硅胶 · PBL802
- 侧发光；12 × 12 mm；6 W/m；3000 / 3500 / 4000 K
- 硅胶 · PBL803
- 双色温；2700–6500 K；6 W/m；显色指数 90；12 × 12 mm；一灯一剪
- 硅胶 · PBL808
- 两线双色温；6 W/m；12 × 12 mm；色温范围待确认
- 驱动模组
- PBL802 / PBL802D 单色温；PBL803 / PBL803S 双色温；PBL808D 两线双色温
- 模组资料额定值
- 24 V DC；30 W MAX，按单个模组核对
- 配套恒压电源
- 24 V；100 / 200 / 300 W，按总负载选配
- 长度与固定
- 按踏步定制；开槽参考 15 × 15 mm；卡扣长度 12 cm
安装准备
安装前的准备
先整理现场条件，再依据具体型号的说明书安排安装与接线。
测量每级踏步长度、数量和结构，先确定 10 × 10 mm 铝型材或 12 × 12 mm 硅胶灯条。
按选定结构复核槽位与固定方式；资料给出的开槽参考为 15 × 15 mm，卡扣长度为 12 cm。
断电后按对应说明操作：铝型材需先分离灯罩并移开灯带，再裁型材；灯带仅在已确认剪切点裁切，不连同内部灯带直接锯切。
核对模组、线制、端子、控制器与电源负载，正式固定前逐段试装并检查上下楼感应。
搭配选型参考
请核对具体型号的供电、接口与兼容性。
